تحميل عموم
يتم تغذية المقالي الفارغة من مجلة أو وعاء اهتزازي إلى لوحة الفهرسة. يتم تأكيد وجود الوعاء بواسطة المستشعر قبل أن تستمر الدورة إلى محطة التعبئة.
جرعات المسحوق
يملأ المثقاب المدفوع بواسطة المؤازرة كل مقلاة حسب وزن الوصفة. يتم التحقق من قيمة التعبئة بواسطة ميزان فحص مضمن، ويتم وضع علامة على الأواني غير المسموح بها للرفض.
التسوية
تقوم المكشطة أو لوحة الاهتزاز بتسوية طبقة المسحوق داخل الوعاء. تعمل هذه الخطوة على تقليل تباين الكثافة قبل أن تلامس المثقاب سطح المسحوق.
الضغط
ينزل المثقاب العلوي إلى القوة المحددة ويحتفظ بقيمة مسكن الوصفة. يتم تسجيل بيانات الضغط والموضع لكل مقلاة على حدة.
طرد
يتم رفع الوعاء المضغوط من القالب ونقله إلى ناقل التفريغ أو وحدة تحميل الدرج. يتم ضبط شوط الطرد حسب عمق المقلاة.
التحقق
يتم فحص ارتفاع المقلاة ووزنها وحالة السطح عند نقطة التفتيش. يتم ربط البيانات بسجل الدفعة من أجل التتبع.
القدرات الأساسية
الوظائف التي تم تكوينها لإنتاج وعاء ظلال العيون.
أدوات عموم على شكل
أدوات دائرية ومربعة ومستطيلة وبيضاوية ومخصصة الشكل مدعومة من خلال لوحة قالب قابلة للتبديل. يتبع التغيير إجراءً موثقًا للأدوات.
وصفات محددة الظل
يخزن كل ظل وتركيبة وزن التعبئة الخاص به، وقوته، ووقت سكنه، وإعدادات الإخراج. يتم استدعاء الوصفة من HMI دون تعديل ميكانيكي.

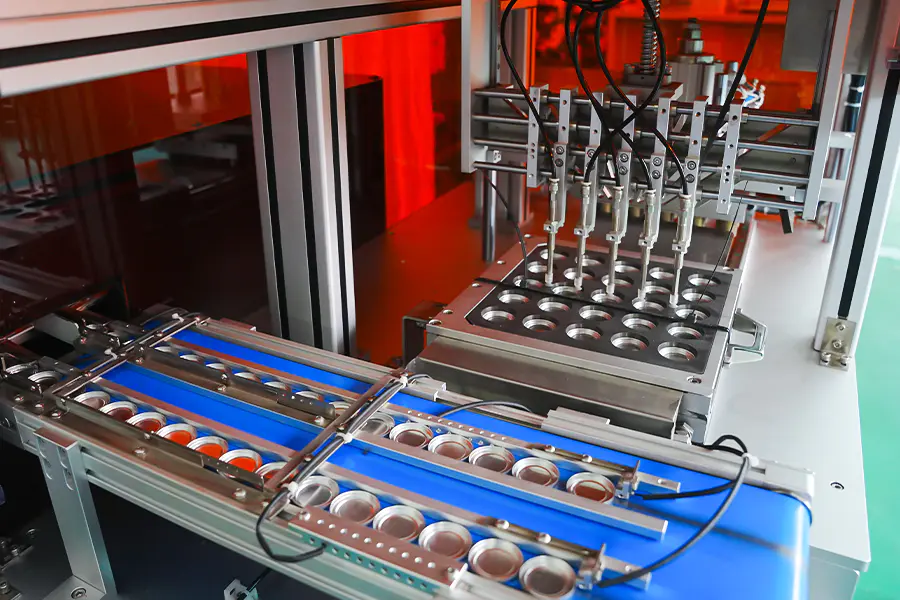

ملء لوحة متعددة عموم
يمكن للوحة الفهرسة أن تحمل مواضع مقلاة متعددة، لذلك يتم تعبئة عدة ظلال للوحة واحدة والضغط عليها في نفس مجموعة الدورة.
الضغط على السطح المنقوش
يتم دعم اللكمات العلوية ذات الشعار أو النمط أو هندسة القبة. يتم تقليل سرعة الاقتراب وتدرج الضغط من أجل أدوات الإغاثة.
فحص الوزن المضمن
يقوم ميزان الفحص بعد محطة التعبئة بتأكيد وزن المقلاة مقابل قيمة الوصفة. يتم تحويل المقالي خارج نطاق التسامح قبل الضغط.
تقارير مستوى الدفعة
يتم تسجيل وزن التعبئة، وقوة الضغط، وعدد المقلاة، وأعداد الرفض لكل دفعة. يمكن تصدير البيانات من خلال OPC UA أو CSV لمراجعة الجودة.
البيانات الفنية
قيم التكوين القياسية. يتم تحديد حجم المقلاة ونطاق القوة والأدوات لكل مشروع.
تناسب الإنتاج
حيث تنتشر آلة ضغط ظلال العيون في صناعة مستحضرات التجميل.
يعمل حجم الظل الواحد
تشغيل طويل من ظل واحد على أحجام المقلاة القياسية، مع الحفاظ على ثبات الإخراج عبر التحولات وصلابة المقلاة المتسقة.
إنتاج لوحة ملزمة
لوحات متعددة الظل حيث يتم إنتاج وتجميع العديد من المقالي في تسلسل منسق لتنسيق لوحة واحدة.
نطاق موسمي ومحدود
حملات مجمعة أصغر حيث تدعم أوقات استدعاء الوصفة والتغيير القصيرة التحولات المتكررة بين تنسيقات الظلال والتحريك.
المقالي المنقوشة والمتخصصة
المقالي ذات السطح البارز، أو هندسة القبة، أو التشطيب المزخرف، حيث يتم ضبط معلمات الضغط لحماية تفاصيل التثقيب.
الوحدات النموذجية والترويجية
إعدادات قوة منخفضة ودورات أقصر لأحواض العينات والأشكال الترويجية، دون تغيير إعداد الجهاز.
التعايش متعدد الخطوط
يتم نشره جنبًا إلى جنب مع منصات الضغط الأخرى حيث تتطلب تنسيقات ظلال العيون خطًا مخصصًا للأدوات والوصفات المخصصة.
الأسئلة المتداولة
الأسئلة الشائعة التي أثيرت أثناء التقييم وتكامل الخط. حدد سؤالاً لتوسيع الإجابة.
ما هي تنسيقات ظلال العيون التي يمكن للآلة التعامل معها
يتم دعم المقالي المستديرة والمربعة والمستطيلة والبيضاوية والأشكال المخصصة من خلال ألواح القالب القابلة للتبديل. يغطي النطاق القياسي قطرًا من 15 مم إلى 45 مم أو ما يعادله، مع توفر تنسيقات أكبر عند الطلب.
كيف يتم التحكم في وزن التعبئة لكل مقلاة
يتم تحديد جرعات المسحوق بواسطة مثقاب يعمل بمحرك مؤازر باستخدام طريقة التعبئة الحجمية. يقوم ميزان الفحص المضمن بتأكيد الوزن مقابل قيمة الوصفة، ويتم تحويل الأواني الخارجة عن نطاق التسامح قبل الضغط. عادةً ما يتم الاحتفاظ بوزن التعبئة ضمن زائد أو ناقص 0.03 جم.
يمكن إنتاج ظلال متعددة في نفس الدورة
نعم. تحمل لوحة الفهرسة مواضع متعددة للمقالي، ويمكن لكل موضع تشغيل نفس الوصفة أو وصفة ظل مختلفة. يناسب هذا الإنتاج المرتبط باللوحة حيث يتم الضغط على عدة ظلال بتسلسل منسق.
ما هو الوقت المتوقع لتغيير الأدوات؟
عادةً ما يستغرق التغيير الكامل لمجموعة الأدوات من 20 إلى 40 دقيقة، اعتمادًا على شكل المقلاة وعدد المواضع التي سيتم تحديثها. يتم تخزين الأدوات بواسطة رمز الوصفة ويتم تنظيمها قبل التغيير لتقليل وقت التوقف عن العمل.
كيف تتعامل الآلة مع المقالي المنقوشة أو المقببة؟
بالنسبة للأدوات المنقوشة والمقببة، يتم تقليل سرعة الاقتراب وتدرج الضغط، ويتم ضبط وقت الانتظار لكل وصفة. يحافظ هذا على تفاصيل السطح على الوجه المثقب ويحد من التشققات حول حافة المقلاة.
ما هي البيانات التي يتم تسجيلها لكل دفعة
يتم تسجيل وزن التعبئة، وقوة الضغط، ووقت المكوث، وعدد المقالي، وأعداد الرفض لكل دفعة. يمكن تصدير البيانات على مستوى الدورة من خلال OPC UA أو CSV للحصول على وثائق الجودة ومراجعة العملية.
ما هي فترات الصيانة التي تنطبق على الصحافة
يوصى بإجراء فحص التخريم والقالب كل 500 ساعة، وتنظيف نظام المثقاب والجرعات عند كل تغيير للظل، ومعايرة المفهرس كل 1000 ساعة، والتحقق من خلية الحمل كل 12 شهرًا. يتم الاحتفاظ بالسجلات بجانب سجل صيانة الماكينة.
هل يمكن للآلة أن تتكامل مع خطوط تجميع الألواح الموجودة
نعم. توفر محطة التفريغ إشارة محددة للموقع يمكن أن تستخدمها مجموعة اللوحة النهائية أو معدات تحميل الدرج للمحاذاة والتسلسل. يتم تحديد متطلبات التكامل أثناء تخطيط تخطيط الخط.
مرجع انحراف العملية
المواقف التي تمت ملاحظتها أثناء الضغط على ظلال العيون والإجراءات التصحيحية المقابلة.
تتشقق حواف المقلاة بعد الضغط عليها
قم بتمديد وقت السكون بمقدار 0.3 إلى 0.8 ثانية وتقليل تدرج الضغط. تحقق من خلوص التثقيب والقالب مقابل سجل الأدوات. تأكد من بقاء محتوى رطوبة المسحوق بين 1 و3 بالمائة.
يختلف وزن التعبئة عبر المواضع
قم بتشغيل روتين المعايرة لكل موضع للمثقاب المتأثر. تأكد من اتساق كثافة المسحوق في القادوس وتحقق من عدم تآكل برغي البريمة. تحقق من أن مستوى القادوس يظل أعلى من 30 بالمائة أثناء الإنتاج.
يلتصق المسحوق بالثقب العلوي
قم بتقليل قوة الضغط بنسبة 10 إلى 15 بالمائة وتقصير وقت الانتظار. قم بتلميع سطح الثقب وتأكد من أن زاوية التحرير تتوافق مع مواصفات الأدوات. تحقق من درجة حرارة المسحوق ومحتوى الرطوبة قبل الإنتاج.
لم يتم إخراج المقلاة بالكامل من القالب
تحقق من أن شوط الإخراج يتوافق مع إعداد عمق المقلاة. افحص قضيب القاذف بحثًا عن التلوث وقم بتنظيف جدار القالب. تأكد من عودة الثقب السفلي بالكامل قبل مرحلة التعبئة التالية.
نمط منقوش يطمس على سطح المقلاة
تقليل سرعة الاقتراب في المرحلة المتضررة وخفض سرعة الاتصال. تحقق من وجه الثقب بحثًا عن تراكم المسحوق وافحص تآكل الأداة. قم بزيادة وقت الانتظار قليلاً للسماح للنمط بالتسجيل قبل الإصدار.
تحقق من أن الميزان يرفض تجاوز النطاق الطبيعي
تحقق من معايرة ميزان الشيكات مقابل ميزان مرجعي. افحص البريمة وبرميل الجرعات بحثًا عن تراكم المسحوق. تأكد من أن إمداد المسحوق لم يتغير في حجم الجسيمات أو محتوى الرطوبة بين الدفعات.
ملاحظات التكامل
العوامل التي تؤثر على التركيب والمرافق والتشغيل على المدى الطويل.
توريد مسحوق
يوصى باستخدام قادوس عازل مع تغذية راجعة للمستوى عند المنبع. يجب أن يكون المسحوق جافًا وخاليًا من الكتل وضمن نطاق حجم الجسيمات المحدد قبل التحميل.
نقل المصب
محطة التفريغ متوافقة مع نقل الناقل، تحميل الدرج، أو الاختيار والمكان الآلي. تدعم الإشارة المحددة للموضع الفرز النهائي ومحاذاة تجميع اللوحة.
تخزين الأدوات
يجب تخزين مجموعات التثقيب والقوالب في رفوف مُعلَّمة بطبقة واقية. تصاحب سجلات الأدوات مع قيم التخليص كل تنسيق مقلاة ورمز الوصفة.
تخطيط الصيانة
تشمل الفواصل الزمنية الموصى بها فحص الثقب والقالب كل 500 ساعة، ومعايرة المفهرس كل 1000 ساعة، وتنظيف المثقاب عند كل تغيير للظل، والتحقق من خلية الحمل كل 12 شهرًا.
